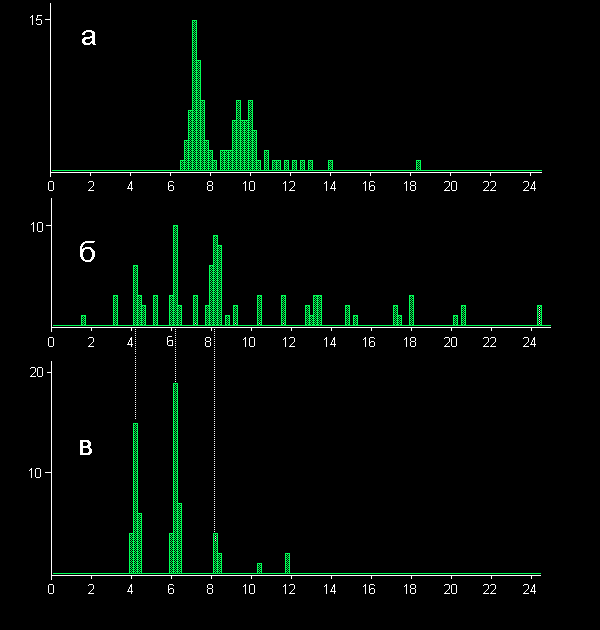

Постстимульные гистограммы спайковой активности в тимпанальном нерве медведицы Arctia caja L. (результаты, отображённые на иллюстрации, получены в ходе одного опыта):
а - накопление ответов слухового рецептора A1 на ультазвуковые щелчковые стимулы (уровень пикового звукового давления 88 дБ УЗД);
б - распределение спайков после вызванных тимбальных щелчков (амплитуда выделенных дискриминатором спайков близка к амплитуде резрядов слухового рецептора A1);
в -   распределение   высокоамплитудных спайков (клетки B) в ответ на вызванные тимбальные щелчки.
Каждая гистограмма построена по результатам 50 предъявлений стимула. По горизонтальной оси - время с момента предъявления стимула в мс, по вертикальной оси - количество импульсов в одном канале накопления. Шаг дискретизации 0.2 мс.
